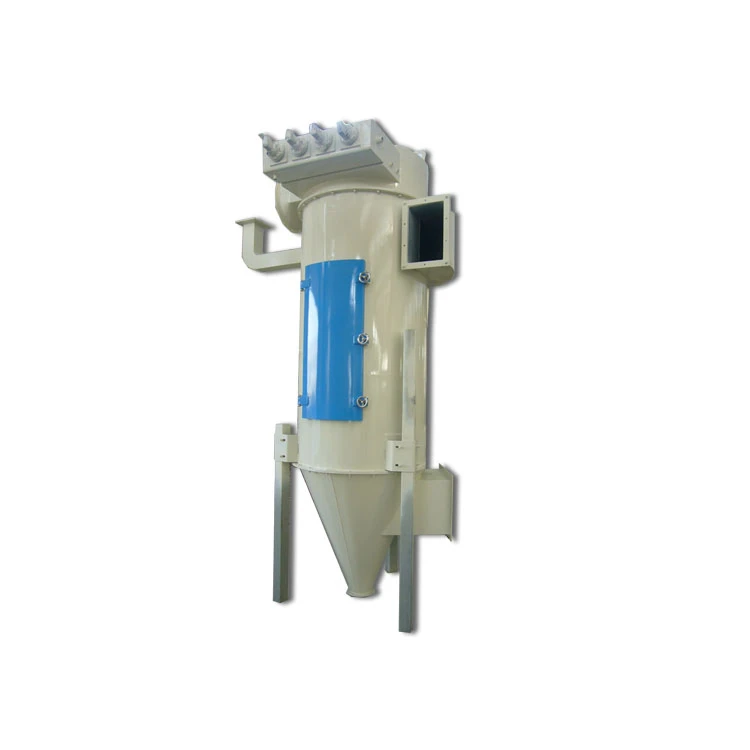

مجمع الغبار TBLMY

نظام تجميع الغبار

مجمع غبار مرشح نفاث عالي الضغط TBLMY

الميزات: مع مظاريف تصفية مسطحة وهيكل مدمج ومساحة صغيرة.

التطبيق: جمع الغبار على معدات النقل.

ضغط هواء العمل: 0. 2-0. 4 ميجا باسكال

منطقة التصفية (اختياري): 5.6 م², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

التطبيق والقدرة على التكيف

ينتمي مجمع الغبار TBLMy Jet Filter إلى نوع كيس ، ونفث هواء عكسي منخفض الضغط ، ومجمع غبار نبضي ، يتميز بالأداء الموثوق به ، وجمع الغبار عالي الكفاءة ، وتركيز التفريغ المنخفض ، وسهولة التشغيل والصيانة. إنها قابلة للتطبيق للتحكم في الغبار في صناعات الحبوب ومعالجة الأعلاف ، والآلات ، والتعدين ، ومواد البناء ، والأسمنت ، وتنظيف الغبار أو إعادة التدوير والتصفية في النقل الهوائي أو تجميع مجاري الشفط.

سمات

يتميز هذا المنتج بمجمع الغبار الحلزوني. يدخل الهواء المحتوي على الغبار إلى الصندوق عرضيًا ويفصله الدوران ؛ تتم تسوية الغبار ذو الحجم الكبير أولاً ، ويتم ترشيح الغبار صغير الحجم من خلال غطاء ترشيح من أجل تحسين عمر خدمة الغلاف ؛

آلية التركيب والفك السريع المصنعة بتكنولوجيا براءات الاختراع لأغطية القماش قابلة للتطبيق لتحسين بيئة التشغيل وكفاءة العمل ؛

تم اعتماد صمام الملف اللولبي من نوع TDFD للتركيب والفك بسهولة ، ويمكن تحقيق ذلك صمام الملف اللولبي الواحد الذي يرش عدة أكمام في وقت واحد ؛

تم اعتماد أداة التحكم في النبض من نوع TKZM لتنظيم الدوائر المتعددة مع إمكانية ضبط جيدة ودقة وأداء مستقر.

توجد آليات لتفريغ الغبار ذات قاع مخروطي وقاع مسطح ، وذلك لتحسين آلية تفريغ الغبار مع قاع مسطح.

جهد الإدخال لصمام الملف اللولبي: تيار مستمر 24 فولت ، تيار: 0. 8 أ -1 أ ، بيئة العمل: -10 درجة -50 درجة ، رطوبة نسبية أقل من أو يساوي إلى 85 بالمائة ، وسائط العمل: هواء نقي ، ضغط العمل لمصدر الهواء: 0. 5 ميجا باسكال -0. 7 ميجا باسكال.

يجب أن يكون جهد العمل لقفل معادلة الضغط من التيار المتردد 380 (1 ± 5 بالمائة) فولت ، ويجب عدم خلط المادة مع شوائب الألياف والمواد الصلبة الكبيرة.

يجب أن يكون ضغط مصدر الهواء لإزالة الغبار {0}. 5 ميجا باسكال -0 .7 ميجا باسكال ، إذا تم استخدامها في حالات خاصة ، يمكن أن يكون الضغط أقل من 0.5 ميجا باسكال ؛

مقاومة مجمع الغبار: P ＜ 1.2Kpa ؛

كفاءة مجمع الغبار: η أكبر من أو يساوي 99.5 في المائة ؛

سرعة هواء التصفية: أقل من أو تساوي 4 (م / دقيقة) ؛

مواصفات جلبة الترشيح: Φ140 × 1600 ، Φ140 × 2000 ، Φ140 × 2400 (مم)

مبدأ التشغيل وخصائص المكونات الرئيسية

الصندوق العلوي

الصندوق العلوي عبارة عن مكون لتجميع الهواء النظيف المفلتر ، مكتمل بمخرج هواء في الأعلى ، ويتضمن جهاز نفاث هوائي بداخله. عند فتح الغطاء العلوي للصندوق العلوي ، يمكن فحص واستبدال جهاز الهواء النفاث (وهو غير ضروري في العادة).

المربع الأوسط

الصندوق الأوسط عبارة عن مكون لتصفية الهواء الداخل المحتوي على الغبار وأيضًا لتسوية جزيئات الغبار الكبيرة ؛ الجزء العلوي متصل بالصندوق العلوي ، والجزء السفلي متصل بالصندوق السفلي ، ويوجد فيه جهاز ترشيح. يوجد باب فحص على الصندوق ، يمكن فتحه لفحص غطاء الترشيح واستبداله.

صندوق سفلي (قاع مسطح - صندوق سفلي ، قاع مخروطي - - مخزن)

الصندوق السفلي هو مكون لتفريغ الغبار ومجهز بجهاز تفريغ الغبار فيه. يحتوي الجزء السفلي على مخرج غبار متصل بغرفة معادلة الضغط. توجد فتحة في جانب الصندوق السفلي وتستخدم لفحص جهاز تفريغ الغبار وإضافة زيت التشحيم عند فتحه. يتم تفريغ الغبار من خلال قبو مخروطي عن طريق جاذبية الغبار ، بحيث يمكن تجميع الغبار على طول السطح المخروطي وتفريغه.

المعايير الفنية
